Пластинчатый теплообменник

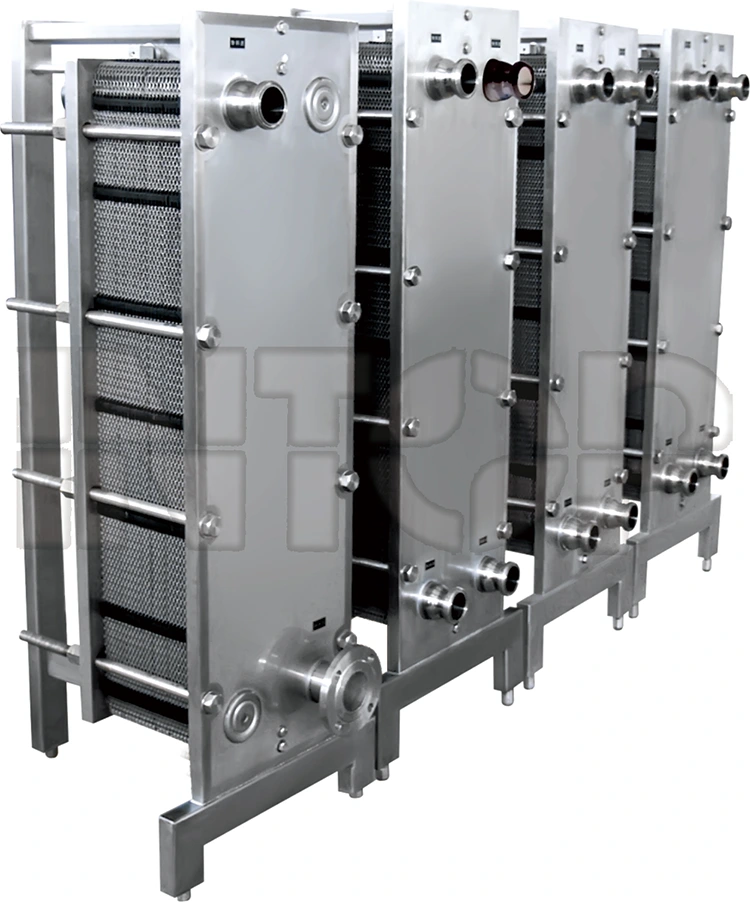

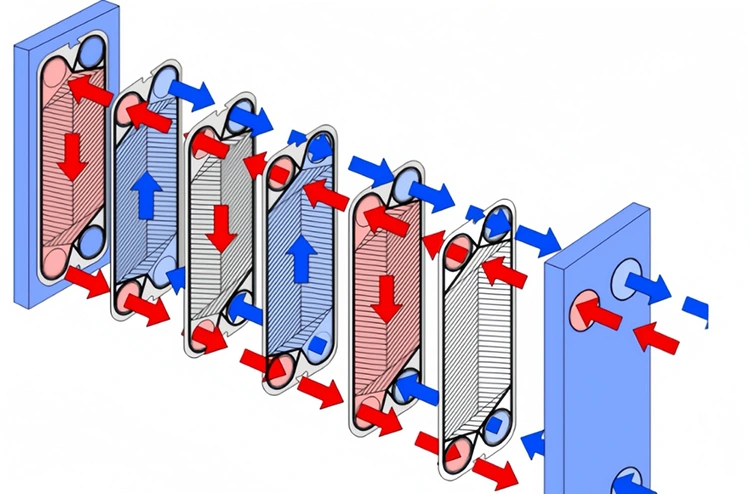

Пластинчатый теплообменник — это новый тип высокоэффективного теплообменника, состоящий из металлических пластин определенной гофрированной формы, сложенных вместе. В состав конструкции входят прокладки, сжимающие пластины (подвижные торцевые пластины, неподвижные торцевые пластины) и рамы (верхние и нижние направляющие тяги, передние стойки). Пластины герметизированы и направляются уплотнительными прокладками, разделяющими каналы для холодной и горячей жидкости. Холодный/горячий теплообменный агент протекает через каждый канал и обменивается теплом с отдельными пластинами для достижения желаемой температуры для пользователя. Каждая плата имеет отверстия в четырех углах, которые собираются в пучок, образуя трубы распределения и сбора жидкости. После теплообмена между холодной и горячей средой она возвращается из соответствующей коллекторной трубы и перерабатывается.

Принцип структуры продукта

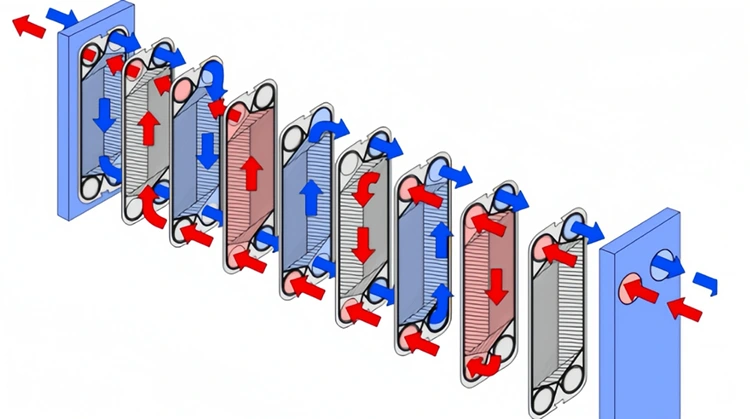

Единая технологическая структура: только две пластины не передают тепло – головная и хвостовая пластины.

Двойная структура процесса: каждый процесс имеет 3 пластины, которые не передают тепло.

Особенности продукта

(1) Небольшой размер и занимаемая площадь;

(2) Высокая эффективность теплопередачи;

(3) Гибкая сборка;

(4) Низкая металлоемкость;

(5) Низкие потери тепла;

(6) Простая разборка, очистка и обслуживание.
